Definiciones Los símbolos designaciones y definiciones que emplearemos son los de las normas UNE 4024 4026 y 5023 basadas en el sistema de tolerancias de la norma ISO 286 universalmente aceptado. This mechanical tolerance grade specifies tolerances with associated manufacturing processes for a given dimension.

Ajustes Y Tolerancias Youtube

Ø ISO f-7 TABLA DE TOLERANCIAS f7 Ø en mm.

Tabla de tolerancias mecanicas. Roscas con tolerancias por encima de 6g6H. International Tolerance grades are calculated as following. El eje tiene un ajuste de g6 con lo cual sus. Cota Máx 60025 mm. 10 x 100 1000 Nmm2. Un ajuste 60 H7g6.

Department of Mechanical Engineering and Mechanics Fundamentals of Computer Aided Design Geometrical Dimensioning Tolerancing GDT MEM 201. International Tolerance IT Grades table reference ISO 286. Cualquiera de las desviaciones límites máxima o mínima elegida convenientemente para definir la posición de la zona de tolerancia en relación a la línea cero DEFINICIONES Ds DM - DN Di Dm - DN ds dM - dN di dm - dN 6. El diámetro de una barra medido en cualquier punto es de al menos 100mm desde los extremos debe estar entre las tolerancias indicadas en la tabla. La especificación para determinar los dígitos en una dimen-sión de una prueba es la norma ASTM E-29. Tabla de Garantía del Producto Placa 21 Lámina Rolada en Caliente Rollo 22.

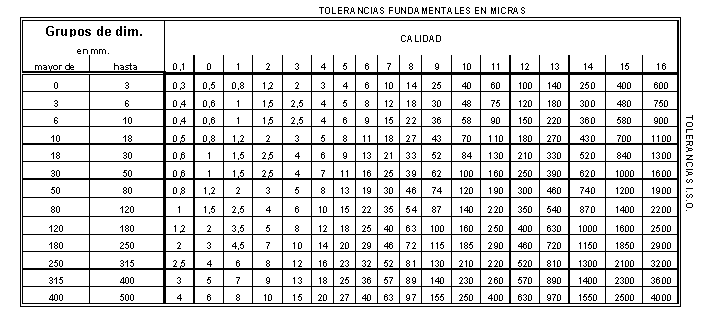

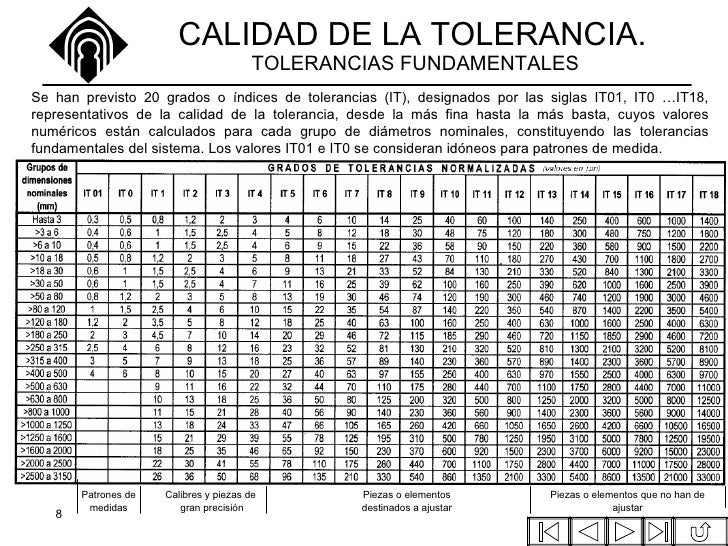

Según se observa en la tabla de tolerancias fundamentales para una determinada medida nominal la magnitud de la tolerancia fundamental aumenta al hacerlo también el grado de tolerancia es decir disminuye la precisión. Ajustes y tolerancias mecanicas 1. Aunque se tenga un valor nominal determinado nunca se podrá definir el valor real del mismo pues nunca se podría asegurar que el sistema de medida del fabricante de uno de los medios fuese igual al del otro. Ción ver Rm en la tabla. 05 2000 mm. La cota nominal es de 60 mm.

Variaciones tolerancias y clasificación de la manufactura estándar ofertada en este manual. Desde el punto de vista de la fabricación debido a la. A su vez para. SIMBOLOS PARA LA INDICACION DE LAS TOLERANCIAS GEOMETRICAS La siguiente tabla presenta los símbolos utilizados para la indicación de las tolerancias geométricas según UNE 1121. Se deduce de la tabla anterior que de modo general los grados de tolerancias 01 _ 04 se emplean para la fabricación de patrones y calibres los grados 05 _ 12 para la industria general y los grados 13 _ 17 para fabricaciones bastas. 3 En el caso de aceros al carbono con aleación de boro con C.

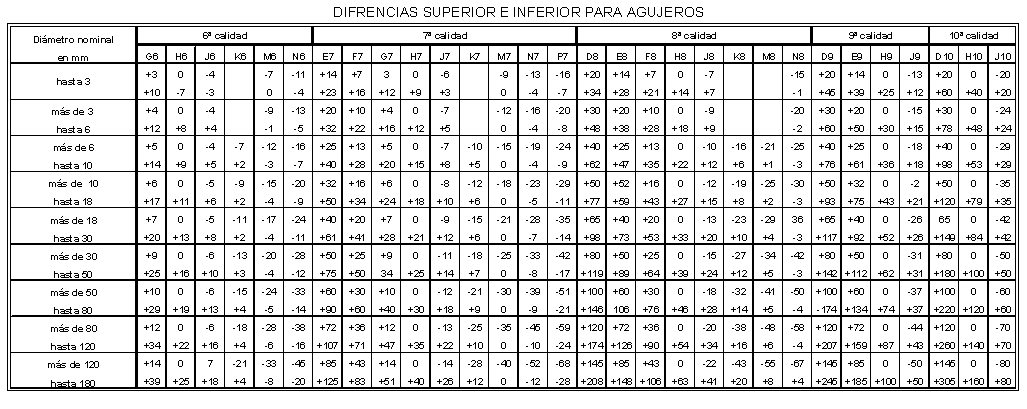

La utilización de esta norma para tuercas por encima de 39mm. Medición de longitudes y. La segunda cifra indica. Tabelas para ajustes de Eixos e Furos. Pequeñas charlas para montaje industrial Fernando Espinosa Fuentes 2. El agujero tiene un ajuste H7 con lo cual sus tolerancias serán.

60H7 60 00025 Cota Min 60 mm. Para la clase de calidad 109 la resistencia a la trac-ción es. Será permitida solo. Para cada uno de estos valores existe un valor tabulado que define según el nominal unos valores determinados. A menos que se acuerde lo contrario el corte puede deformar los extremos de las barras. Tolerancias de posición tolerancias de coaxialidad tolerancias de simetría de ejes y planos medios de elementos que acoplan.

5 piezas Tolerancias para tubo de Cédula 40 10 125 Tolerancias dimensionales Diámetro 1 12 2 Diámetro nominal Peso 164 04 1 Tolerancia pulgadas mm 4. Del plano y de ese modo pueda esperarse que su funcionamiento responda según lo previsto. 3 6 -0010 -0022. No puede ser aplicado a superficies planas o líneas sobre superficies con respecto a las tolerancias anteriores en ningún caso a tolerancias de planicidad redondez cilindricidad. Tabela e Tolerância de Acordo com as Normas da ABNT - Inferior - Superior Ø mm N9-4-29 0-30 0-36 0-43 0-52 0-62 0-74 0-87 0-100 0-115 180 - 250 10 - 18 18 - 30 30 - 50 50 - 80 80 - 120 120 - 180 1 - 3 3 - 6 6 -10 Eixos e Furos - Pag. 1 Es posible usar para estas clases el acero automático con valores máximos S034 P011 Pb035.

RECTANGULO DE TOLERANCIA La indicación de las tolerancias geométricas en los dibujos se realiza por medio de un rectángulo dividido en dos. Para cada símbolo literal que define la posición de la zona de tolerancia el valor absoluto y el signo de la desviación fundamental desviación superior es para las posiciones a á h y desviación inferior ei para las posiciones j á zc se determinan mediante fórmulas empíricas cuyos resultados se pueden consultar en la siguiente tabla. Ejemplo de control de tolerancias en una serie de piezas utilizando un calibre pie de rey y un utillaje específico conjunto de elementos diseñado para medir una o varias cotas concretas en una pieza. 2 Para obtener una templabilidad suficiente con los diámetros nominales 20mm puede ser necesario usar los aceros de la clase 109. Medición de dimensiones y formas 417 1.

Tolerancias Dimensionales 1 Tolerancias Dimensionales Introduccion En La Ud Metrologia Definiamos Tolerancia Como A La Cantidad Total Que Se Permite Variar En La Fabricacion De Una Pieza Respecto De Lo Indicado En El Plano Definiremos
